原材料

1、人造草

1.1  人造草的外观应无破损，无明显胶斑，底布涂胶均匀，无漏针。

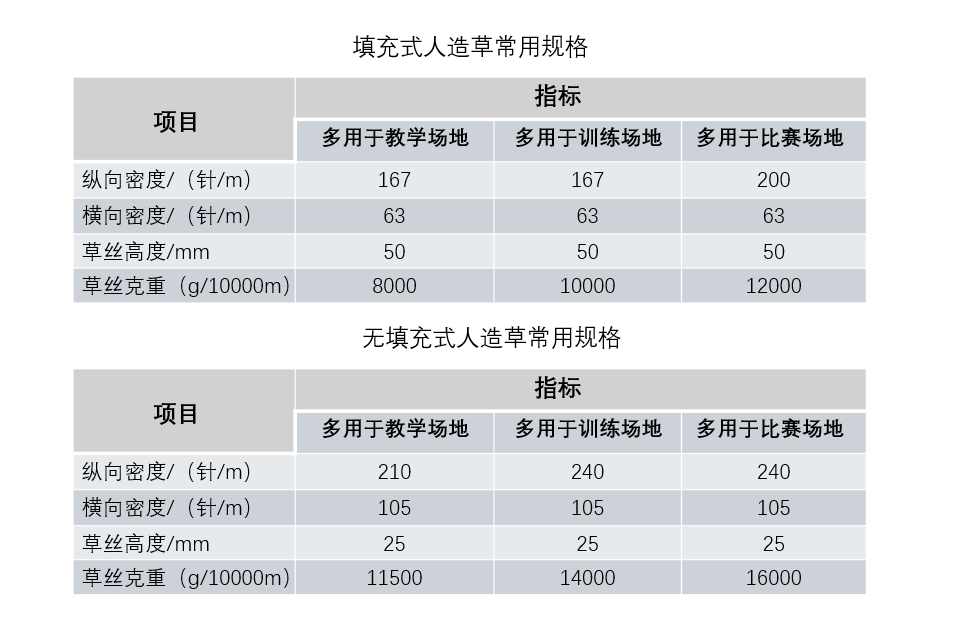

1.2   人造草的规格尺寸应符合GB/T20394-2019表1的要求，其规格尺寸见上表。

1.3   人造草的有害物质限量应符合GB36246中人造草面层有害物质限量要求。

2、填充砂

2.1  填充砂宜为水洗石英砂，外观应无棱角、不掉粉。

2.2  粒径应为0.5mm~1.5mm(20目-40目），0.5mm筛下量占比不大于1%，1.5mm筛上量占比不大于1%。

2.3  若填充砂为石英砂，二氧化硅（SiO₂）含量应不小于90%。

3、合成材料填充颗粒

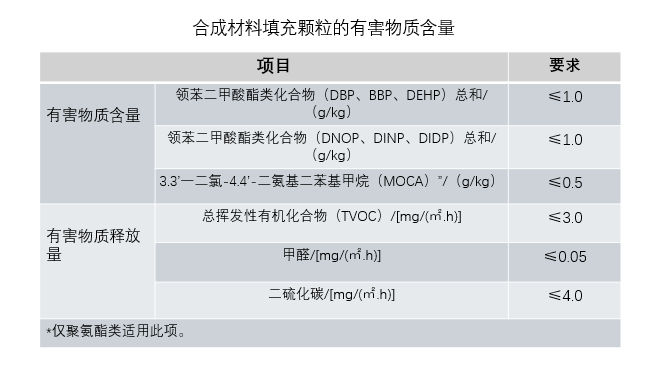

3.1  合成材料填充颗粒有害物质限量和气味应符合GB36246对固体原料的要求，还应符合上表的要求。

3.2  合成材料填充颗粒中高聚物总量应不小于20%。

注：以上高聚物总量要求是最低要求，材料性能除与高聚物总量有关外，还与材料材质和生产工艺有关。

4、辅料注填

4.1  对于填充式人造草，铺设草坪后应填注符合要求的填充砂，砂粒应充分落实，露出的草丝应整齐且高度一致。

4.2  合成材料填充颗粒应根据具体产品设计规格进行选择，填充颗粒之上露出的草丝应竖直站立，草丝露出高度不应超过草丝高度的30%，填充量应不少于6kg/㎡。

4.3  在对植物基填充颗粒的性能及填充量要求进行充分评估后，在确保人造草面层性能符合本文件要求时，鼓励用植物基填充颗粒代替合成材料填充颗粒。

4.4  全部注填完成后，应纵横梳理草丝各至少一次。

4.5 铺装后，应自检场地是否有缺胶处；若发现有缺胶处，应及时将草坪与周边基础层粘接牢固。

4.6  施工完成后应进行检查，整改不合格处。

附：连接强度

1.  人造草连接处的连接强度应满足：拉伸强度不小于600N/100mm，剥离强度应不小于75N/100mm。

      注：连接处采用缝制的人造草仅进行强度拉伸测试。

2、人造草连接处热水浸泡后的连接强度应满足：拉伸强度不小于600N/100mm，剥离强度应不小于75N/100mm。

      注：连接处采用缝制的人造草仅进行强度拉伸测试。
